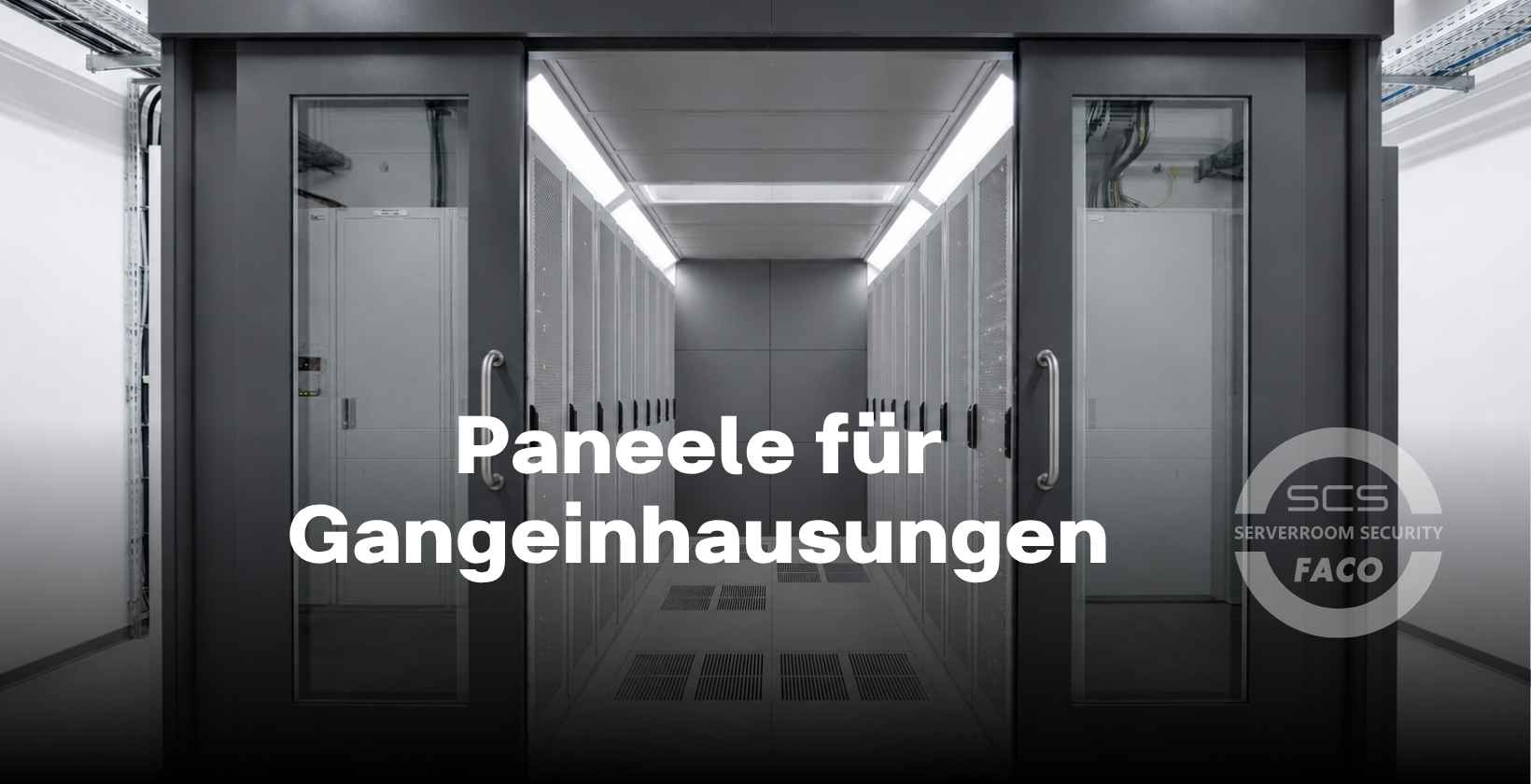

Paneele für Gangeinhausungen von SCS FACO

Paneele für Gangeinhausungen von SCS FACO

SCS FACO bietet hochwertige Paneele für Gangeinhausungen an, darunter Wandpaneele, Blindpaneele, Deckenpaneele und Drop Away Paneele.

Die Wand- und Dachkomponenten bilden zusammen mit den erforderlichen Blindpaneelen eine geschlossene Einhausung. Ihr Zweck besteht darin, die gekühlte Zuluft von der warmen Serverabluft zu trennen und unerwünschte Luftvermischungen zu begrenzen. In einem Kaltgang wird die kalte Luft innerhalb des eingehausten Bereichs geführt, während bei einer Warmgangeinhausung die erwärmte Abluft der Server eingeschlossen wird. Die konkrete Ausführung der Paneele richtet sich daher danach, ob eine Kaltgangeinhausung (CAC) oder eine Warmgangeinhausung (HAC) umgesetzt werden soll.

Für die Konstruktion unserer Paneele für Gangeinhausungen kommen hochwertige, langlebige Materialien zum Einsatz. Geschlossene Komponenten werden aus Metall beziehungsweise aus verzinktem und pulverbeschichtetem Stahl gefertigt. Lichtdurchlässige Dachflächen bestehen aus Exolon. Die Materialkombination ermöglicht stabile Seitenabschlüsse und transparente oder lichtdurchlässige Dachlösungen, die sich mit dem jeweiligen Beleuchtungskonzept des Rechenzentrums abstimmen lassen.

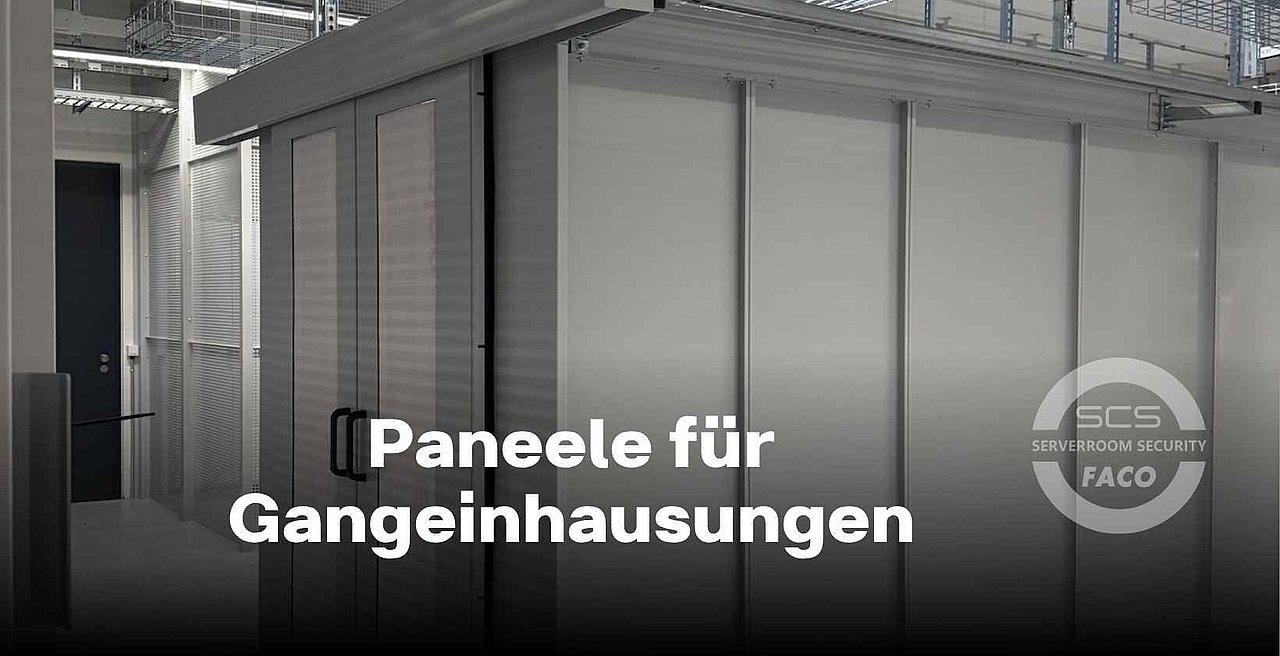

Wandpaneele

Wandpaneele sind geschlossene Paneele aus Metall, die eine Gangeinhausung seitlich abschließen. Sie lassen sich an verschiedene Rack Höhen und Rack Breiten anpassen und eignen sich deshalb auch für heterogene Schrankreihen.

Der geschlossene Aufbau verhindert, dass gekühlte und erwärmte Luft seitlich unkontrolliert zwischen dem eingehausten Gang und der übrigen Rechenzentrumsumgebung ausgetauscht wird.

Die seitliche Abdichtung durch Wandpaneele ist für eine konsequente Trennung von Warm- und Kaltluft besonders relevant. Bereits offene Teilflächen oder nicht geschlossene Übergänge führen dazu, dass Luft an der vorgesehenen Führung vorbeiströmt. Passgenaue Wandpaneele vervollständigen die physische Begrenzung des Kalt- oder Warmgangs. Durch die individuelle Anpassung lassen sie sich sowohl bei durchgehend gleich hohen Rack-Reihen als auch bei unterschiedlichen Schrankabmessungen verwenden.

Wandpaneele aus Metall zeichnen sich durch ihre stabile Bauweise und ihre Langlebigkeit aus. Verzinkter und pulverbeschichteter Stahl unterstützt die Widerstandsfähigkeit der Oberflächen. Gleichzeitig erlaubt das modulare Konzept eine zügige und saubere Montage, ohne die Gangeinhausung dauerhaft an einen bestimmten Hersteller zu binden.

Blindpaneele

Blindpaneele (Blanking Panels) bestehen aus Metall und schließen offene oder ungenutzte Bereiche innerhalb einer Rack Reihe. Sie decken unbesetzte Höheneinheiten (HE) in einem Serverschrank ab. Damit wird verhindert, dass Luft durch freie Einbauplätze strömt und die vorgesehene Luftführung innerhalb der Einhausung beeinträchtigt.

Darüber hinaus gleichen Blindpaneele Höhenunterschiede zwischen benachbarten Racks aus. Stehen beispielsweise Serverschränke mit verschiedenen Bauhöhen nebeneinander, entstehen oberhalb der niedrigeren Schränke offene Flächen. Passend ausgeführte Blindpaneele verschließen diese Bereiche, sodass zwischen den Racks und dem Dachsystem keine unerwünschten Lücken verbleiben.

Ein weiterer wichtiger Anwendungsfall für Blindpaneele sind noch nicht belegte Positionen innerhalb einer Serverschrank Reihe. Wenn ein geplanter Serverschrank erst zu einem späteren Zeitpunkt eingebaut wird, würde an dieser Stelle zunächst eine größere Öffnung bestehen. Blindpaneele schließen diese Lücke vorübergehend oder dauerhaft. Dadurch lässt sich die Gangeinhausung bereits vollständig nutzen, obwohl die endgültige Anzahl der Serverschränke noch nicht installiert ist.

Deckenpaneele

Deckenpaneele sind aus lichtdurchlässigem Exolon und schließen die Gangeinhausung nach oben ab. Sie unterstützen die sichere physische Trennung der gekühlten Zuluft von der warmen Abluft der Server. Ihre Lichtdurchlässigkeit ermöglicht es, die vorhandene Beleuchtung des Rechenzentrums bei der Gestaltung des Gangdachs zu berücksichtigen.

Bei einer Kaltgangeinhausung kommen CAC Dachsysteme zum Einsatz. Unsere CAC Dachsysteme sind transparent ausgeführt und besitzen einen um 150 Millimeter erhöhten Aufbau. Das Dach bildet gemeinsam mit den Seiten- und Stirnabschlüssen den eingehausten Kaltgang, in dem die gekühlte Zuluft von der warmen Umgebungsluft getrennt bleibt.

Bei HAC Dachsystemen für Warmgangeinhausungen wird eine Kaminbauweise verwendet. Die Kaminelemente bestehen aus Stahl und Exolon. Über diese Konstruktion wird der Warmgang nach oben abgeschlossen beziehungsweise konstruktiv fortgeführt. Die Kombination der stabilen Stahlelemente mit lichtdurchlässigen Exolon Komponenten ermöglicht eine an die baulichen Bedingungen des Rechenzentrums angepasste Dachlösung.

Die Auswahl des jeweiligen Dachsystems richtet sich nach dem Einhausungskonzept. Während CAC Dachsysteme den Kaltgang mit einem transparenten, erhöhten Aufbau abschließen, erfassen HAC Dachsysteme die warme Serverabluft in einer Kaminbauweise. In beiden Fällen dienen die Deckenpaneele dazu, die Vermischung der Luftströme durch einen klar definierten oberen Abschluss zu begrenzen.

Drop Away Paneele

Drop Away Paneele sind spezielle Deckenpaneele für Gangeinhausungen. Sie werden eingesetzt, wenn das Einhausungskonzept mit den Anforderungen des Brandschutzes und der Löschanlage abgestimmt werden muss.

Bei starker Hitzeentwicklung verlieren Drop Away Paneele ihre Festigkeit, sodass Löschmittel in den eingehausten Kaltgang gelangt. Bei Temperaturen über 57°C verlieren die Drop Away Paneele ihre strukturelle Festigkeit und fallen herab. Dadurch wird der zuvor geschlossene Dachbereich geöffnet. Das Löschmittel verteilt sich anschließend ohne lange Verzögerung im eingehausten Gang.

Drop Away Paneele verbinden somit den regulären Abschluss des Gangdachs mit einer temperaturabhängigen Öffnungsfunktion. Ihre konkrete Verwendung ist in das jeweilige Brandschutzkonzept des Rechenzentrums einzubinden und mit den Anforderungen der vorhandenen Löschanlage abzustimmen.

Was sind die Vorteile unserer Paneele für Gangeinhausungen?

Die wesentlichen Vorteile der Paneele für Gangeinhausungen von SCS FACO sind ihre flexible Anpassbarkeit, die schnelle Montage und ihre hohe Langlebigkeit.

Dank des modularen, vendor-neutralen Konzepts lassen sich die Paneele in verschiedene Gangsysteme einbauen. Eine Bindung an einen einzelnen Rack Hersteller ist nicht erforderlich.

Die flexible Anpassbarkeit unserer Paneele ist insbesondere bei unterschiedlichen Rack Höhen und Rack Breiten ein zentraler Vorteil. Wandpaneele werden auf die seitlichen Abmessungen der Einhausung abgestimmt, während Blindpaneele freie Höheneinheiten, abweichende Schrankhöhen oder noch nicht besetzte Positionen schließen. Lichtdurchlässige Dachpaneele und Kaminelemente ermöglichen passende Lösungen für Kaltgang- und Warmgangeinhausungen.

Ein weiterer Vorteil unserer Paneele für Gangeinhausungen ist die zügige und saubere Montage. Durch den modularen Aufbau lassen sich die Paneele leicht installieren. Abhängig von den betrieblichen Rahmenbedingungen ist eine Umsetzung auch im laufenden Betrieb möglich. Dabei sind die jeweiligen Sicherheits-, Zugangs- und Betriebsanforderungen des Rechenzentrums zu berücksichtigen.

Die hohe Langlebigkeit unserer Paneele beruht auf Materialien wie verzinktem oder pulverbeschichtetem Stahl und Exolon. Metallpaneele bieten stabile Seiten- und Lückenabschlüsse, während Exolon lichtdurchlässige Dachkonstruktionen ermöglicht. Diese Materialkombination unterstützt einen langfristigen Einsatz der Einhausung und erlaubt zugleich eine funktionale Abstimmung auf die baulichen Gegebenheiten.

Wann eignen sich welche Paneele für Gangeinhausungen?

Geschlossene Paneele aus Metall eignen sich zur stabilen physischen Trennung zwischen Kalt- und Warmluft, während lichtdurchlässige Paneele sich für Gangdächer eignen. Blindpaneele sind zum Ausgleichen unbesetzter Höheneinheiten und zum Verschließen von Lücken geeignet.

Wandpaneele schließen die Gangeinhausung seitlich ab. Abhängig vom gewählten System sind die geschlossenen Elemente Bestandteil des Dach- oder Kaminaufbaus. Die Luft wird dadurch gezielt innerhalb des Kaltgangs oder Warmgangs eingeschlossen und von der jeweils anderen Luftzone getrennt.

Lichtdurchlässige Paneele aus Exolon eignen sich vor allem für Gangdächer. Sie schließen die Gangeinhausung nach oben ab, ohne den Lichteinfall vollständig zu unterbinden. Dadurch sind sie an das individuelle Beleuchtungskonzept des Rechenzentrums anpassbar. Für CAC Dachsysteme stehen transparente Lösungen mit einem um 150 Millimeter erhöhten Aufbau zur Verfügung. HAC Dachsysteme werden in Kaminbauweise mit Elementen aus Stahl und Exolon ausgeführt.

Drop Away Paneele werden genutzt, damit Löschmittel bei Hitzeentwicklung in einen eingehausten Warm- oder Kaltgang gelangt. Die Drop Away Paneele verlieren bei Temperaturen von mehr als 57°C ihre Festigkeit und fallen herab. Der Dachbereich öffnet sich, sodass das Löschmittel ohne lange Verzögerung in den eingehausten Gang eingebracht wird. Die Ausführung ist stets mit dem jeweiligen Brandschutzkonzept abzustimmen.

Blindpaneele eignen sich zum Verschließen unbesetzter Höheneinheiten innerhalb eines Racks. Sie sind die passende Lösung, um Höhenunterschiede zwischen benachbarten Serverschränken auszugleichen. Sind einzelne Rack Positionen noch nicht besetzt, weil die betreffenden Serverschränke erst später eingebaut werden, eignen sich Blindpaneele zur Schließung dieser größeren Lücken.

Welche Paneele für Gangeinhausungen eingesetzt werden, hängt vom konkreten Verwendungszweck ab. Wand- und Dachpaneele übernehmen die grundlegende Trennung von Kalt- und Warmluft. Lichtdurchlässige Exolon Paneele bilden funktionale Gangdächer, Drop Away Paneele unterstützen die Einbindung der Einhausung in das Brandschutzkonzept, und Blindpaneele schließen freie Höheneinheiten, unterschiedliche Rack-Höhen sowie Lücken zwischen Serverschränken.
